UV Schneidlaser HDZ-UVC3030
Eigenschaften
1. Software-gesteuert; Benutzerfreundlich; Hochkomplizierte Aufgaben können bearbeitet werden.
2. Mechanische oder thermische Spannungen werden aufgrund der UV-Laser-Eigenschaft vermieden.

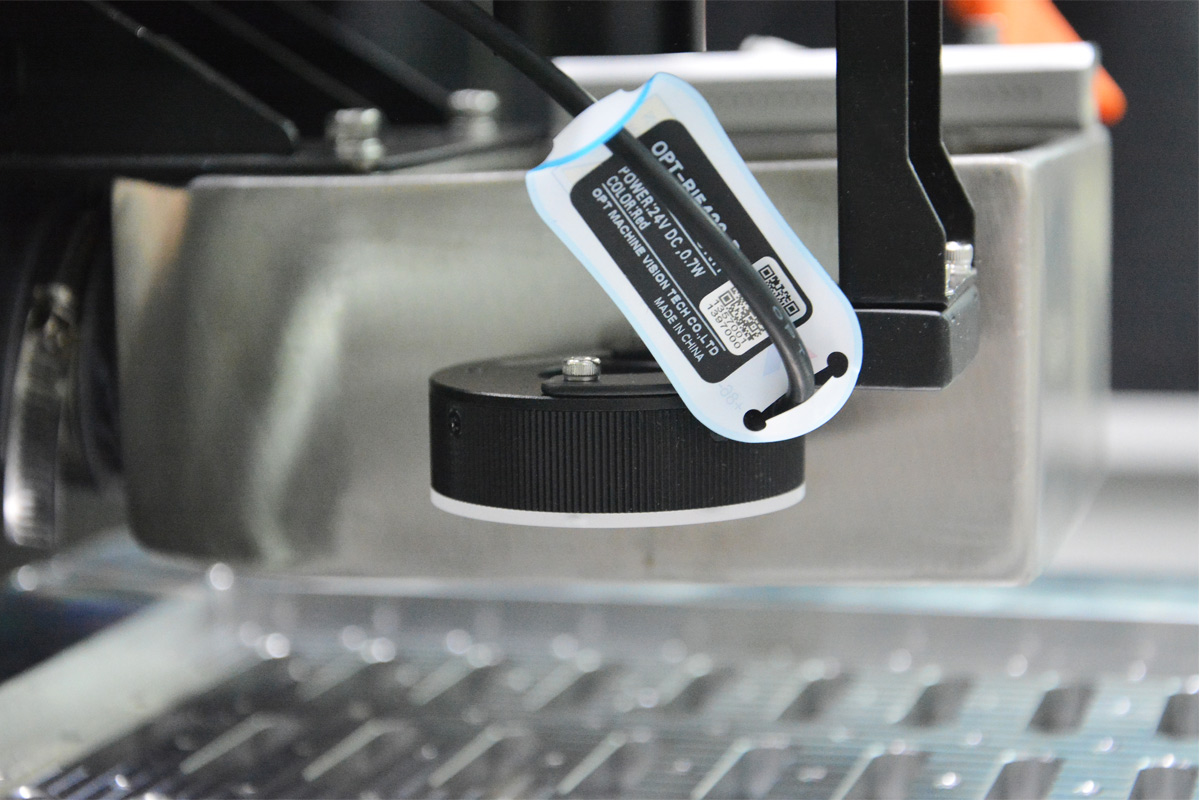

3. Hochgenaue Referenzerkennung durch das integrierte Bildverarbeitungssystem.
4. 10-25W Laserquelle sind möglich.
Applikation
1. Verwendet für verschiedene hoch komplizierte Aufgaben mit gedruckten Leiterplatten (PCBA), die sogar zusammengebaute PCBA, flexible PCBA und Abdeckungsschichten, etc. schneidet.
2. Anwendbar für das hochwertige Schneiden von PI, FR4, FR5 und CEM Materialien
3. Anwendbar für die genaue Verarbeitung der elektronischen Industrie wie Fingerabdruckmodul des Handys, Kameramodul, integrierter Span
Spezifikation
| Lasertyp | UV Laser | |
| Laser | Wellenlänge | 355nm |
| Leistung | 10W/15W | |
| Min. Linienbreite | 0.02mm | |
| F-Theta Optik | 50 x 50 mm | |
| Kühlmethode | Wasserkühlung | |
| Zweidimensionale Linearmotorplattform | Max. Werkstückgröße | 400 x 300 mm |
| Max. Beschriftungsfeld | 300 x 300 mm | |
| Steuersystem | Scanlab Galvo Scanner + Kontrollkarte, Windows 7 | |
| Wiederholgenauigkeit | ± 0.002 mm | |
| Bearbeitungsgenauigkeit | ± 0.02 μm | |
| Bildverarbeitungssystem | 5 Mp | |
| Import Formate | GERBER, DXF，PLT | |
| Abmessungen | 1060 x1210 x1850 mm (L x B x H) | |
| Energieversorgung | 220V, 50/60Hz, 15A | |
Muster
FPCBA cutting
IC cutting
PCBA cutting
PCBA cutting
Materialien
| Material | Markieren/Gravieren | Cut |
| Edelstahl | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Beschichtete Metalle | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Eloxiertes Aluminium | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Messing | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Kupfer | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Gold | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Silber | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Titanium | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Rohmetall | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Gummi | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| PES | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| PS | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| PP | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| ABS | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| PVC | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| PE | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Acryl | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| MDF | √ | |
| Holz | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Granit | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Marmor | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Ziegel | ||
| Glas | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Glasfaser | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Kristall | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Keramik | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Diamant | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Edelstein | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Stoff | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Leder | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Faser | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Carbonfaser | √(bis zu 0.3mm) | √(bis zu 0.1mm) |
| Nylon | √ | |
| Epoxid | √ | |
| HDPE | √ |
